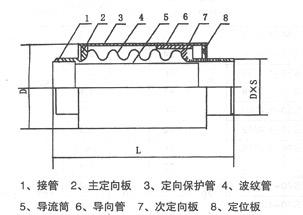

直埋内压式波纹补偿器(CZM型)

直埋内压式补偿器适用于只有轴向位移的管路中,虽然本产品具有补偿横向位移和轴向与横向合成位移的能力,直埋式波纹补偿器主要用于直埋管道的轴向补偿,具有抗弯能力。...
  • 销售热线:
    0317-8287218
  • 图文传真:
    0317-8287218
  • 在线咨询:
    2957751720
  • 产品说明


    直埋内压补偿器型号:CZM,又叫做直埋内压波纹膨胀节伸缩节补偿器

    直埋内压补偿器公称通径:DN32-1600

    直埋内压补偿器公称压力: 0.1-2.5 Mpa

    直埋内压波纹补偿器连接方式:1、法兰连接 2、接管连接

    直埋内压补偿器适用于只有轴向位移的管路中,虽然本产品具有补偿横向位移和轴向与横向合成位移的能力,但是因为补偿量小,又有专门功能承担以上几种位移补偿的产品。所以一般情况下直埋内压式波纹补偿器只做为轴向补偿,   能发挥其特性,寿命   长,      可靠。

    使用说明:
    直埋式波纹补偿器主要适用于轴向补偿,同时具有   抗弯能力,所以不考虑管道下沉的影响,直埋式波纹补偿外壳及导向套筒保护下实现自由伸缩补偿,其它性能跟普通波纹补偿器相同。
    2.2热变形计算:
    △L=a·t·L=0.0133×360×30=143.6mm
    注:a为碳钢通常采用的膨胀系数
    t 为管道介质的温度-安装补偿器时的环境温度
    L为两个固定支架之间的长度
    三、安装注意事项:
    3.1为使直埋式波纹补偿器起到补偿作用,补偿器两端   设固定支架,防止管道受内压推力影响外移拉伸。
    3.2直埋式波纹补偿器的一端(指单向补偿的直埋式补偿器死端)要靠近一端的固定支架,用补偿器的活头补偿管道。
    3.3根据直埋式波纹补偿器的补偿量设定两个固定支架的距离,补偿量一般不大于管径。
    3.4试压过程中以直埋式波纹补偿器不得出现拉伸现象。
