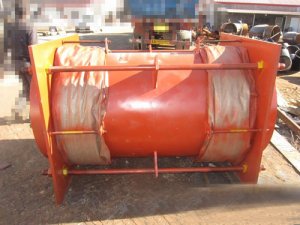

大拉杆横向波纹管补偿器

横向大拉杆补偿器由接管﹑二个波纹管以及大拉杆等零件构成,能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成,它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。

大拉杆横向型补偿器特点采用一次液压成型和机械成型技术,并辅助以计算机优化设计、制造,具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长,便于安装、产品质量可靠等优点。同时也可根据用户工作环境、条件以及疲劳破坏次数,为用户研制其它类型和用途的波纹补偿器。该产品广泛应用于钢铁、石油、化工、冶金、电力、给排水、建筑等行业。

横向大拉杆补偿器用途:

可以补偿弯曲管道的横向位移和角位移。

横向大拉杆补偿器产品说明:

型号:本公司生产DN100-DN5000,压力级别0.1Mpa-2.5Mpa。

连接方式:1、法兰连接 2、接管连接

产品横向补偿量:根据用户要求

横向大拉杆补偿器使用说明:

大拉杆横向波纹补偿器对支座作用力的计算:

横向弹力:Fy=Ky·Y  弯矩:M=Fy·L

式中:Ky-横向刚度 N/mm  Y-横向实际位移(变形量)mm

L-管架到补偿器中点的距离 m。

横向大拉杆补偿器安装前的准备工作:

1、补偿器到货后,需对以下内容进行开箱检查:

a、文档资料:需检查补偿器标牌、合格证上所列型号、规格及技术参数是否与订货合同一致,其它所需的附属技术文件是否齐全。

b、外观检查:补偿器无明显的划伤或尖压痕;补偿器内部(波谷)应无异物;连接端口应完好,如法兰联接密封面应无贯穿伤痕,涂层无起皮、龟裂、剥落,大拉杆、运输拉杆及紧固件应完整。

补偿器吊装及运输注意事项:

a、吊装时应使用专用的吊装工夹具或起重吊耳,严禁使用运输拉杆作为承力部件。无起重吊耳的小口径补偿器,因其重量轻,可用绳索捆在接管上。

b、运输、储存过程中要防止日晒雨淋、水浸泡、有害气体腐蚀。

c、运输、储存过程中要防止跌落、碰撞,不要与其它物品堆放在一起,以免碰伤损坏波纹管。

d、运输过程中要捆绑牢固,防止窜动及滚动。

大多数波纹管的失效是由外部环境腐蚀造成的,因此在进行补偿器的结构设计时,可考虑隔绝外部腐蚀介质与波纹管的接触。如对于外压轴向型补偿器可在出口端环与出口管之间增加填料密封装置,其作用相当于套筒补偿器,既可抵挡外部腐蚀介质的侵入,又给波纹管补偿器增加了一道   屏障,即使波纹管破坏,补偿器还可以起到补偿作用并避免波纹管失效。
